硫化橡胶指硫化过的橡胶，通称橡皮或胶皮，具有较高的弹性、耐热性、拉伸强度和在有机溶剂中的不溶解性等。橡胶制品绝大部分是硫化橡胶。

一、 材料拉伸强度概述及设备选择

    硫化橡胶拉伸强度测试是属于属于橡胶使用性能中综合物理机械性能测试项目，同项目还包括撕裂强度、硬度及橡胶回弹性等性能在内，我们选择的设备是HY-0580型单柱硫化橡胶拉力试验机，最大力量是500KG。

二、 硫化橡胶试验准备

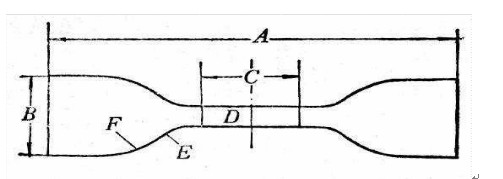

1、 胶片常温防止6小时，裁剪出哑铃试样,如下图所示：


2、 裁切方向与拉力受力方向与延压方向保持一致。
3、 拉力试验前需要测量出试样标距内的厚度。

三、 橡胶拉力机试验步骤

1、 将试样夹至在夹具上，速度500mm/min，做拉伸试验。并用标尺跟踪试样工作标线。
2、 依据试验要求，记录拉伸至规定伸长率时负荷、胶片扯断时的负荷及扯断伸长率、并记录伸长率曲线。
3、 试件断裂后计量永久变形值，精度0.5mm。

四、 试验数据处理

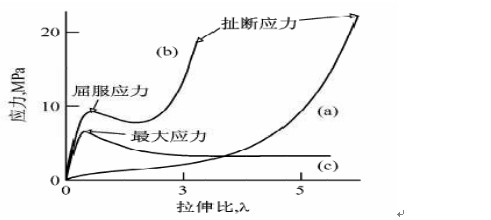

硫化橡胶拉力试验机负荷---伸长率曲线图如下：


五、 试验备注

1、 拉伸试验试样不少于3-5个
2、 试验室温为常温23度左右
3、 试验厚度标准为2.0mm，精度为正负0.3mm
4、 试验标准GB2941和GB528
5、 以上试验数据保留最终解释权属于上海衡翼精密仪器有限公司。
